TIPOS DE LINEAS

En los dibujos técnicos se utilizan diferentes tipos de líneas, sus tipos y espesores, han sido normalizados en las diferentes normas.
EN ESTA PAGINA CONSIGUES TODA LA INFORMACION GRAFICA DETALLADA
REFERENTE A :
CLASES DE LINEAS
ANCHURAS
ESPACIAMIENTO
ORIENTACIONES ETC.
http://www.dibujotecnico.com/saladeestudios/teoria/normalizacion/lineas/lineasnormalizadas.asp

NORMAS PARA LA ELABORACIÓN E INTERPRETACIÓN DEL DIBUJO

Las Normas de representación son las que indican en el Dibujo los tipos de líneas, el formato, el tipo de texto, etc. En general la forma de representar el dibujo. Las Normas de dimensiones se refieren a la acotación, si la pieza tiene tolerancia (dimensional o geométrica), cuales son sus dimensiones. Las Normas de designación se refieren a la forma de nombrar a los elementos y concierne principalmente a los elementos normalizados (chavetas, tuercas, tornillos, arandelas, pasadores, etc.)
Las Normas más utilizadas suelen ser aplicadas a: - Tortillería en general (Tornillos, tuercas, arandelas, pasadores…) - Casquillos y cojinetes. - Juntas y toricos. - Rodamientos y accesorios. - Muelles y ballestas. - Elementos Comerciales (Motoreductores, etc.)
ORGANISMOS DE NORMALIZACIÓN. Muchos países han creado sus Organismos de Normalización, pero se tiende a la adopción de las Normas Internacionales ISO. Normalmente las empresas adaptan las normas generales a las necesidades de su fabricación.
País Abreviatura de la Norma Organismo Internacional ISO Organización Internacional de Normalización España UNE Instituto de Racionalización y Normalización Alemania DIN Comité de Normas Alemán Francia NF Asociación Francesa de Normas Italia UNI Ente Nacional Italiano de Normalización
En la mayoría de lo sitios las normas mas utilizadas son la UNE y la DIN que claramente están comprendidas en la norma ISO. Tanto los elementos Normalizados, como los comerciales no se suelen representar en el despiece. Sin embargo en el plano de Conjunto se deben de representar para su completa comprensión de disposición.

NORMAS ISO
ISO (Internacional Organización for Standarization) es una institución que busca unificar los sistemas existentes para beneficio de la tecnología universal. Sólo las normas ISO 9001, ISO 9002 e ISO 9003 corresponderá a los requisitos de aseguramiento de la calidad. El resto son normas guía.
Las normas ISO se revisan más o menos cada cinco años y entonces se reafirman, se modifican o se desechan.
Las normas ISO de dibujo técnico relativas a las tolerancias geométricas permiten definir Elementos de referencias y zonas de tolerancia dentro de las que se deben encontrar la geometría Afectada por tolerancia. La definición funcional de las piezas conduce a resolver problemas no Abordados por las normas ISO, por ejemplo determinar los radios de acuerdo de redondeos Cóncavos o establecer referencias sobre superficies no identificadas por las normas ISO.
Las normas más útiles para los propósitos del dibujo son las que corresponden a símbolos gráficos, símbolos literales, designación de referencias, abreviaturas, códigos de colores y diagramas.

NORMAS DIN
DIN desde 1917 era la abreviatura de Deutsche Industrie Normen (Normas Industriales Alemanas). DIN designa los trabajos de la comisión alemana de normas, relación de hoja de normas, contiene todas las normas existentes y los proyectos de normas. En la industria se utiliza para trazar letras, números, la plantilla llamada “Normografo” es una franja plástica con letras y números perforados que rigen las normas DIN 16 y DIN 17. DIN 16: es la letra inclinada normalizada. El trozo de letra y número es uniforme, su inclinación es de 75 en relación con la línea horizontal. DIN 17: es la letra vertical normalizada, es la más utilizada para rotular dibujo y dimensiones. Se tiene las mismas dimensiones que la escritura normalizada inclinada, se utiliza este tipo de letra para escribir letreros, ficheros, etc. Los formatos de la serie DIN se pueden subdividir racionalmente así: A, O en dos formatos A1; en cuatro formatos A; en ocho formatos A3; en dieciséis formatos A4. Esta subdivisión se identifica como doblez modular. CLASIFICACIÓN DE LAS NORMAS SEGÚN SU CONTENIDO, LAS NORMAS PUEDEN SER:
Normas Fundamentales de Tipo General: a este tipo pertenecen las normas relativas a formatos, tipos de línea, rotulación, vistas, etc.
Normas Fundamentales de Tipo Técnico: son aquellas que hacen referencia a las características de los elementos mecánicos y su representación. Entre ellas se encuentran las normas sobre tolerancias, roscas, soldaduras, etc.
Normas de Materiales: son aquellas que hacen referencia a la calidad de los materiales, con especificación de su designación, propiedades, composición y ensayo. A este tipo pertenecerían las normas relativas a la designación de materiales, tanto metálicos, aceros, bronces, etc., como no metálicos, lubricantes, combustibles, etc. Normas de Dimensiones de piezas y mecanismos: especificando formas, dimensiones y tolerancias admisibles. A este tipo pertenecerían las normas de construcción naval, máquinas herramientas, tuberías, etc.

SEGÚN SU ÁMBITO DE APLICACIÓN, LAS NORMAS PUEDEN SER:
Internacionales: A este grupo pertenecen las normas emitidas por ISO, CEI y UIT-Unión Internacional de Telecomunicaciones.
Regionales: Su ámbito suele ser continental, es el caso de las normas emitidas por el CEN, CENELEC y ETSI.
Nacionales: Son las redactadas y emitidas por los diferentes organismos nacionales de normalización, y en concordancia con las recomendaciones de las normas Internacionales y regionales pertinentes. Es el caso de las normas DIN Alemanas, las UNE Españolas, etc.
De Empresa: Son las redactadas libremente por las empresas y que complementan a las normas nacionales. En España algunas de las empresas que emiten sus propias normas son: INTA (Instituto Nacional de Técnica Aeroespacial), RENFE, IBERDROLA, CTNE, BAZAN, IBERIA, etc.

LAS REGLAS DE REFERENCIA Y SEMEJANZA
Referencia La referencia de los planos se hace por letras y por números; con la letra se indica la norma (A, B ó C, según la serie) y por un numero su formato (0, 1, 2, 3 ó 4, según el tamaño). Ejemplo: DIN A3 Indica el formato según la norma DIN el tamaño es un A3, que es 420 mm de ancho y 297 mm de alto.

USO DEL ESCALIMETRO

Hola a todos como están?
bueno aquí les dejo la información de las laminas que hicimos:
Vamos a utilizar el escalímetro.

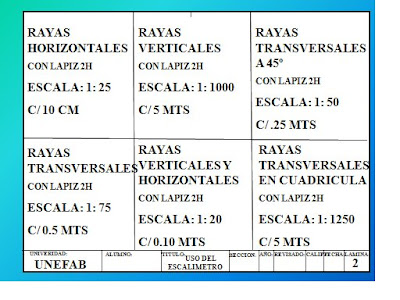

1.- Primero vamos a dividir la lamina en 6 partes como lo muestra la figura anterior.
2.- En cada cuadro vamos a realizar franjas como lo muestra la lamina modelo esa lamina va hacer la lamina numero 2.
3.- Cada cuadro vas a utilizar una escala diferente; seguramente en tu escalímetro puede que no halla una escala directamente pero si multiplicamos y dividimos podemos conseguir la escala deseada. Ejm: 1:100 1 mts; y queremos conseguir 1:1000 ; multiplicamos 1:100x10; 1mts x10 y tendríamos 1:1000; 10 mts.

4.- La lamina 3 : vas a realizar la misma lamina anterior pero con la mano; sin utilizar escuadras .

5.- La lamina 4 vamos a practicar hacer letras y numeros. y vamos a dejar de espacio entre las alturas 5 milimetros, y las alturas de las letras y numeros 7 milimetros respectivamente.

6.- Te espero la proxima clase con estas tres laminas listas. Y trae tambien una hoja rotulada.

Por ultimo buena suerte y pasenla bien.

Hola buenos días a todos mis alumnos¡

Como están todos?

Bien, entonces la ultima clase estuvo muy interesante y divertida.

Aquí les dejo que fue lo que hicimos:

1: Primero se les pidió que fijaran su lamina a la mesa de dibujo en un lugar que fuera cómodo para trabajar.

2: Que hicieran los margenes como lo indica el dibujo; Dejando 1 centímetro arriba, abajo y al lado izquierdo. Y del lado derecho 2 centímetros; (con un lápiz grueso). y que dividieran la lamina formada en cuatro cuadros con un lápiz fino osea buscando los puntos medios de lado y lado

nota: el tamaño de la lamina es la que sale con el fondo azul, el otro espacio en blanco es del editor de imagenes, no tiene que ver nada con nuestro dibujo.

3: Luego que hicieran el rotulo de altura 1.5 centímetros.

4: El rotulo lleva los siguientes recuadros :

UNIVERSIDAD de 8 cm, ALUMNO 7 CM, TITULO 7 CM, SECCIÓN 2 CM, AÑO 2 CM, REVISADO 6 CM, CALIFI. 2 CM, FECHA 3 CM, LAMINA 2 CM.

5: Luego se le pidió que hicieran el siguiente polígono:

6: Este polígono de 8 lados se formaba con las rectas que estaban a 4 cm de la parte superior e inferior; y a 3 cm del lado izquierdo y del lado derecho. así como las rectas horizontales median 25 cm y las verticales median 10 cm, como lo muestra la figura.

7: Que dividieran el polígono formado en cuatro lados, dos arriba y dos abajo.

8: En el primero del lado izquierdo: dividieran a la recta de izquierda a derecha en pedazos de un metro en escala i: 100. y que luego trazaran paralelas a la recta inclinada del polígono. como se muestra la figura:

9: Para el dibujo del lado derecha arriba: tenían que hacer círculos tomando como centro el centro del polígono y donde terminaban las paralelas con intersección al eje vertical hasta el eje horizontal.

10: Para el cuadro de abajo a la derecha hacer rectas verticales siguiendo la trayectoria donde terminaban los círculos.

11: Y por ultimo para el cuadro de la izquierda rectas que tengan 30º con respecto a la horizontal.

12: También se les dijo que trajeran esta lamina para la próxima clase.

13: Traigan también 2 laminas ya rotuladas y también se les recuerda que deben de traer su material de dibujo para la próxima clase. los espero.

Pasen la bien Y SEPAN ADMINISTRAR EL TIEMPO.
GRACIAS.
